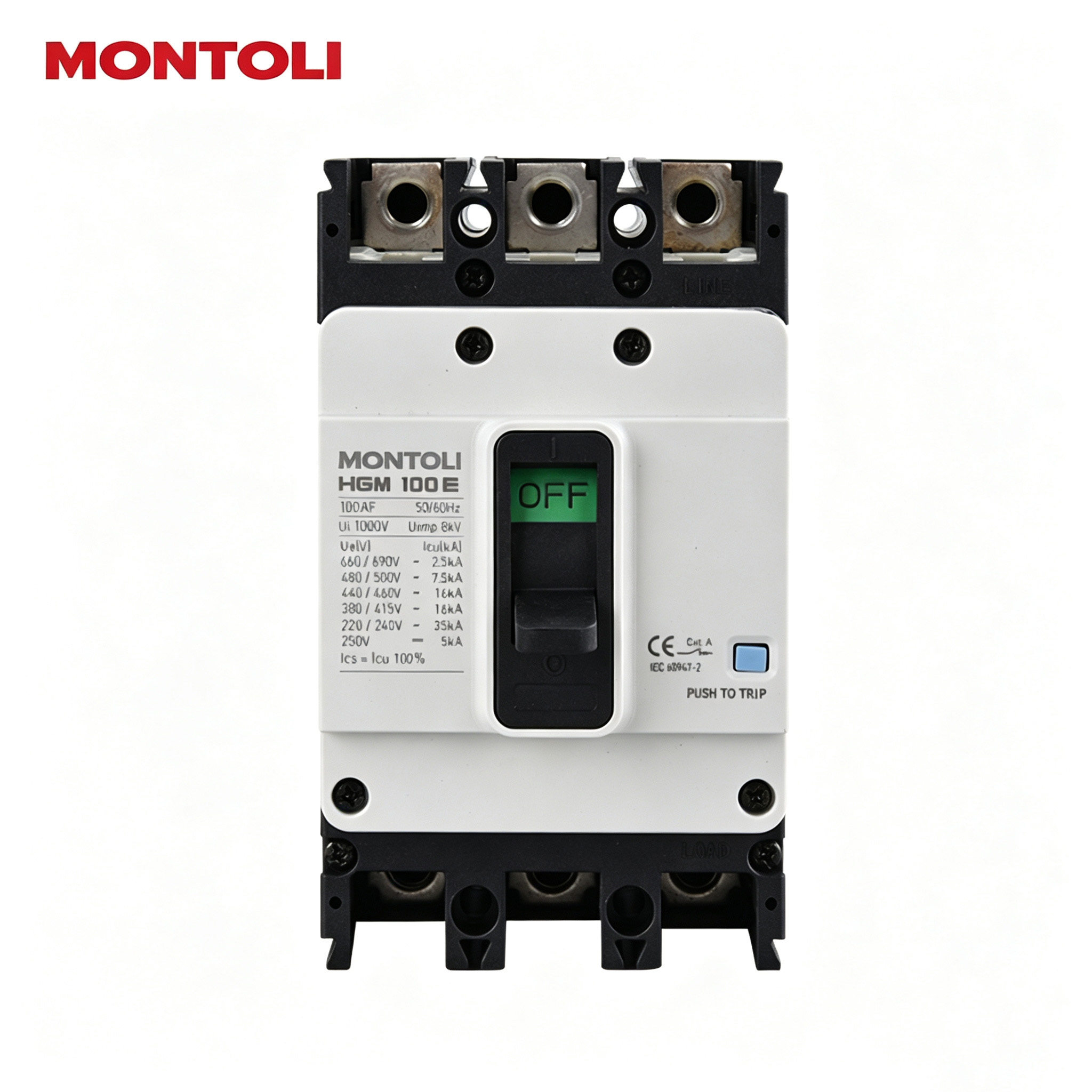

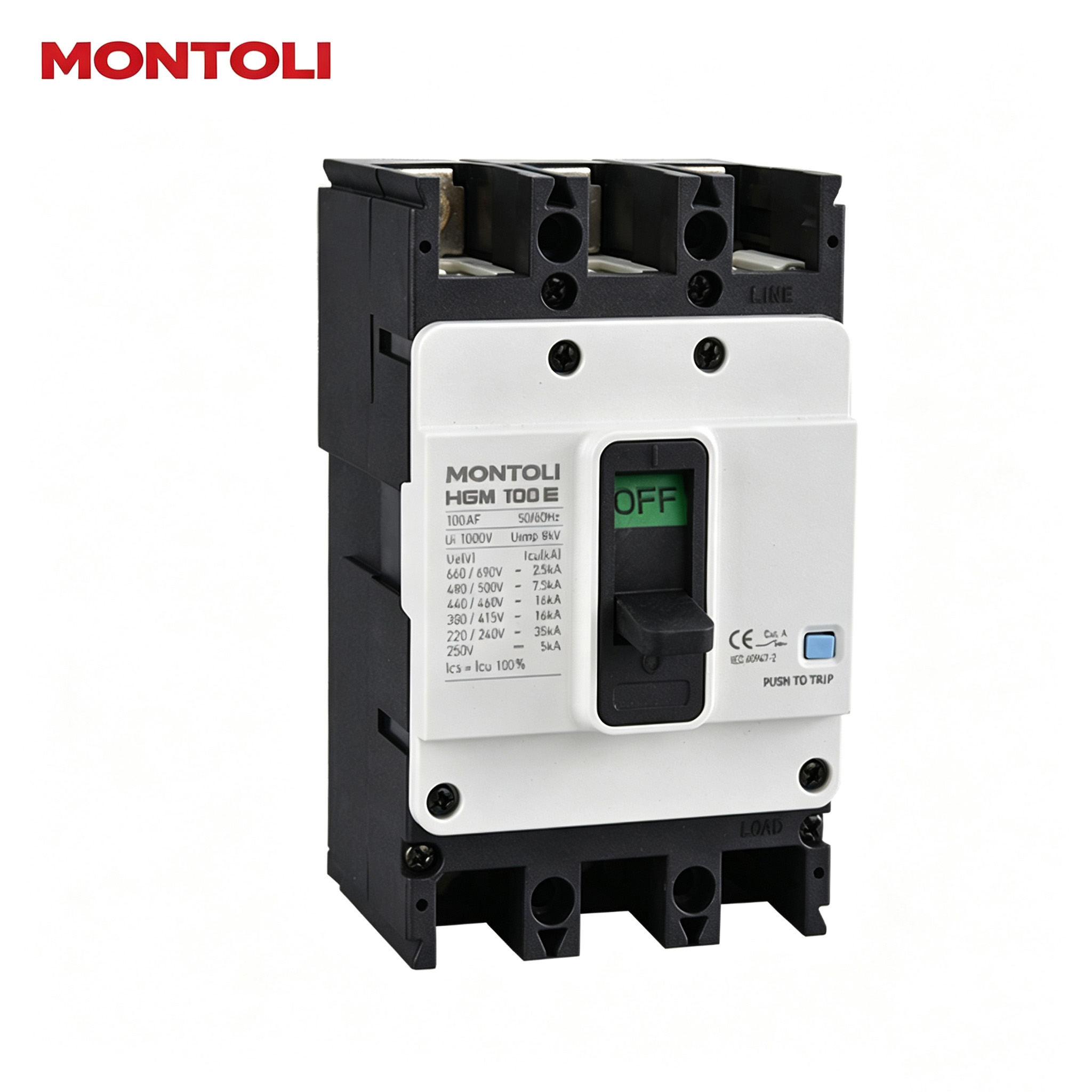

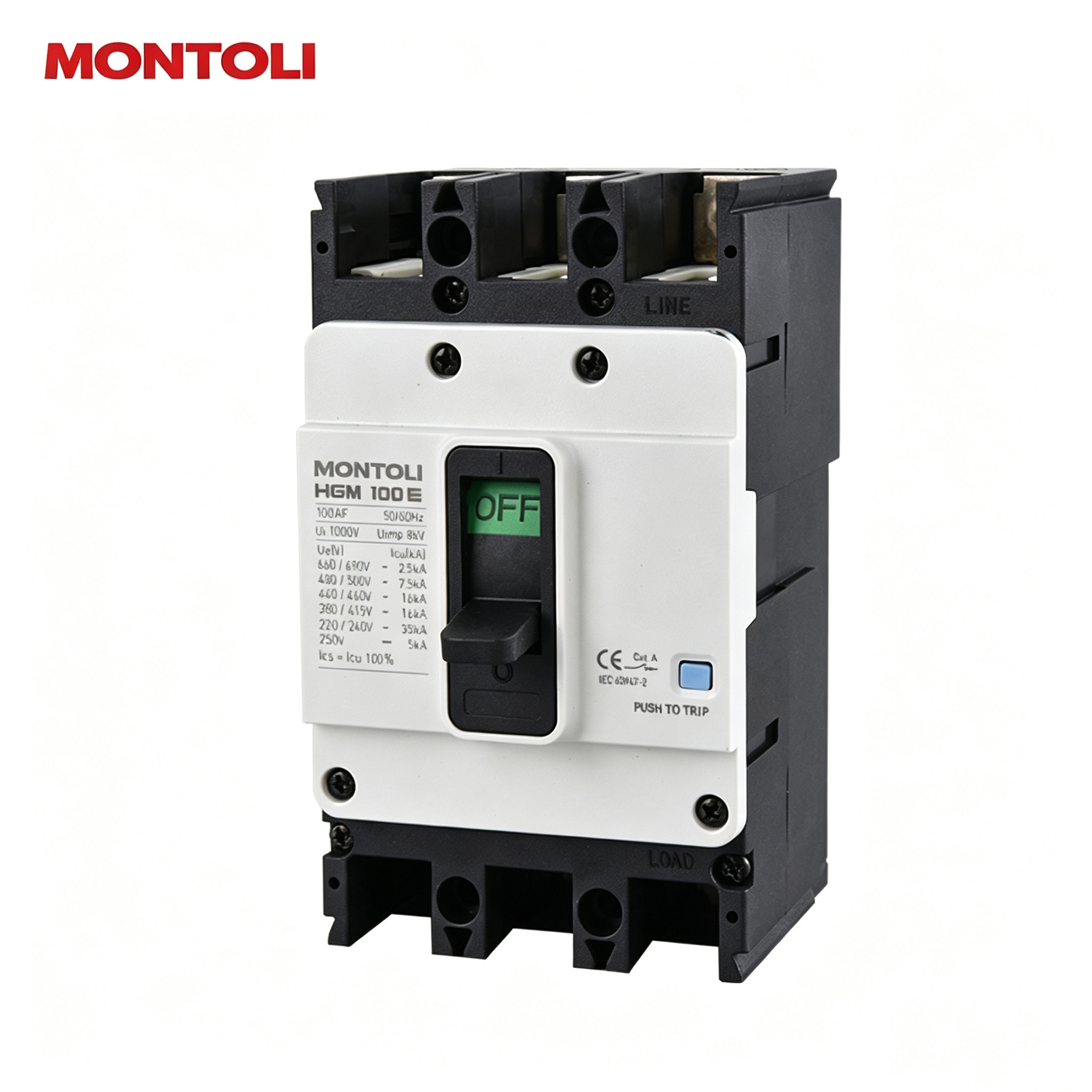

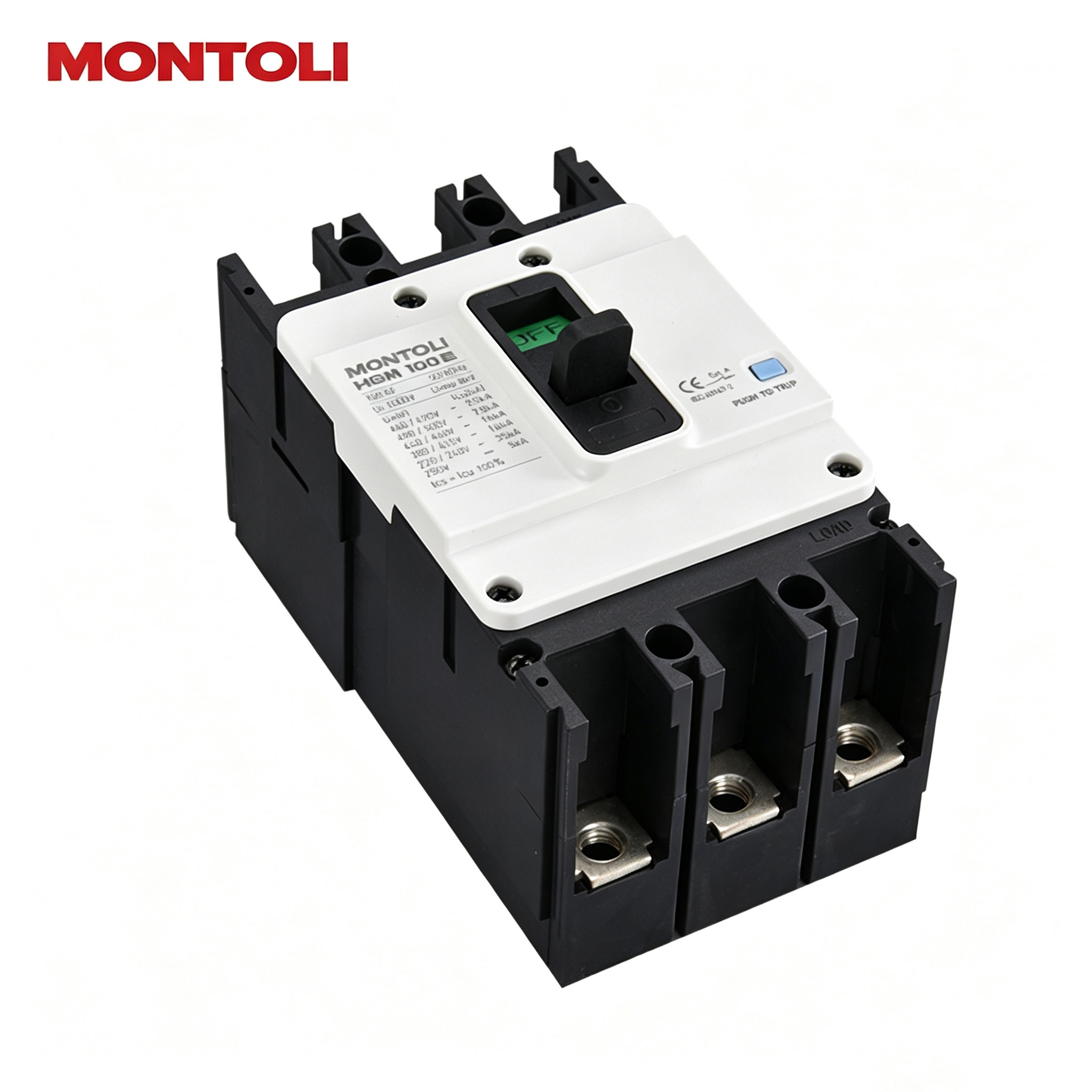

제품 상세
적용 범위
1. 우수한 차단 성능과 다양한 선택성
2. 다양한 제품군: 100-800AF, 6 프레임
3. 프레임별 표준화된 높이: 100-25AF(68mm), 400-800AF(110mm)
4. 액세서리 규격 표준화
5. 국제 표준 준수
제품 파라미터
| 정격 절연 전압, Ui | 1000V | 절연 가능 여부 | Yes | |
|---|---|---|---|---|
| 정격 사용 전압, Ue | 690V | 사용 범주 | A | |
| 정격 임펄스 내전압, Uimp | 8kV | 오염도 | 3 | |
| 보호 기능 | 과부하·단락·순시 보호 | 참조 표준 | GB 14048.2/IEC 60947-2 | |
| 모델 | HGM100 | |||
| 프레임 | (AF) | 100 | ||
| 극 | (P) | 2,3 | ||
| 정격 전류 (40°C 기준) | (a) | 16,20,25,32,40,50,63,75,80,100,125 | ||
| 정격 단락 차단 용량(Icu)[kA rms] |
주문 식별 코드 | E | ||
| AC660/690V | 2.5 | |||
| AC480/500V | 7.5 | |||
| AC440/460V | 16 | |||
| AC380/415V | 16 | |||
| AC220/240V | 35 | |||
| DC250V(2P) | 5 | |||
| 사용 차단 용량 (Ics=%Icu) | 100 | |||
| 내구성(수명) | 기계적 특성 | 30000 | ||
| 전기적 특성 | 10000 | |||
| 트립 장치 | ||||
| 열동·전자식 | 장시간(LT) | 고정형 | (1.0)× In | |
| 조정 가능 | (0.8-0.9-1.0) × In | |||
| 순시(INST) | 16-32A:400A; 40-125A: 10 × In | |||
| 액세서리 | ||||
| 내부 | 보조 | AUX | √ | |
| 알람 스위치 | ALT | √ | ||
| 분권 트립 | SHT | √ | ||
| 저전압 트립 | UVT | √ | ||
| 외부 | 로터리 핸들 | 전면 접점 | TFG | √ |
| 확장형 | TFH | √ | ||
| 전동 조작기 | MOT | √ | ||
| 기계적 인터록 | MIF | √ | ||
| 잠금 장치 | PLD | √ | ||
| 플러그인 | TDM(LINE/LOAD) | √ | ||
| TDM(LINE 전용) | √ | |||
| TDF(LINE 전용) | √ | |||
| TDA(1열) | √ | |||
| TDA(2열) | √ | |||
| 압착 단자대 | CTB | √ | ||
| 절연 단자 커버 | TCF | √ | ||
| 절연 배리어 | TQQ | √ | ||
| 단자 연장부 | TBB | - | ||
| 설치 및 치수 | ||||
| 접속 / 설치 | 전면 접속 | 단자 나사 | ||
| 후면 접속 | 수평 / 수직 | |||
| 플러그인 | 배전반형, 분전반형 | |||
| 외형 치수 (mm) | a(2/3/4P) | 75 | ||
| b | 130 | |||
| c | 68 | |||
| 무게 (kg) | 2/3/4P | 0.7/0.9/1.0 | ||
