제품 상세
적용 범위
- 우수한 차단 성능과 다양한 선택성
- 다양한 제품군: 100-800AF, 6 프레임
- 프레임별 표준화된 높이: 100-25AF(68mm), 400-800AF(110mm)
- 액세서리 규격 표준화
- 국제 표준 준수
제품 파라미터

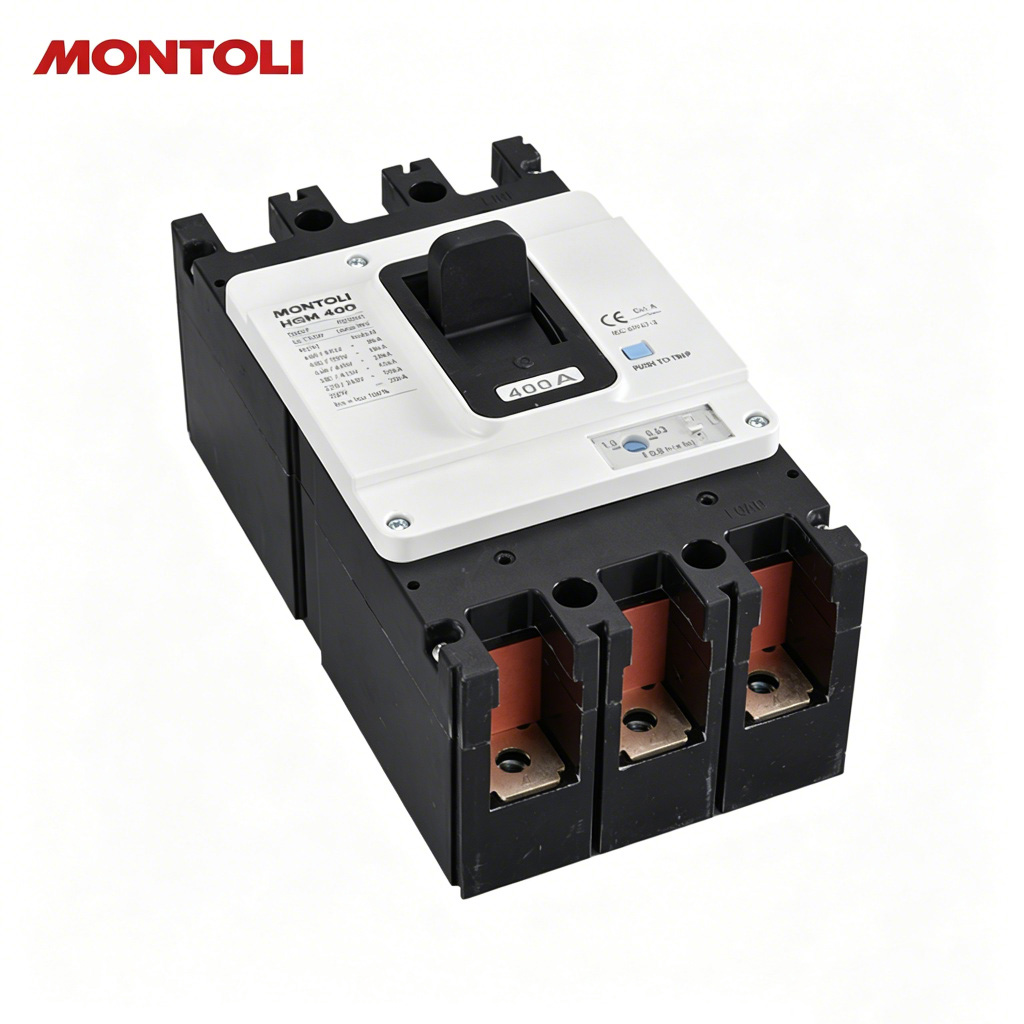

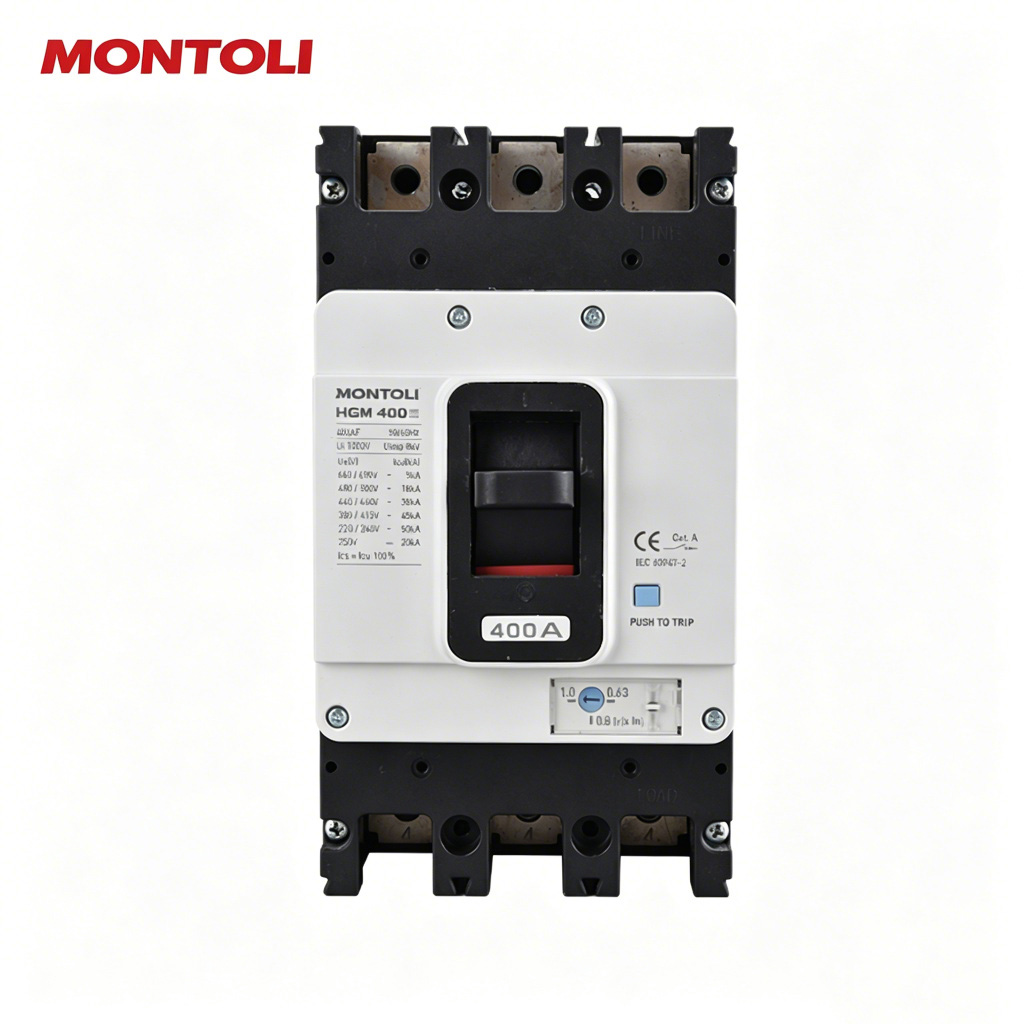

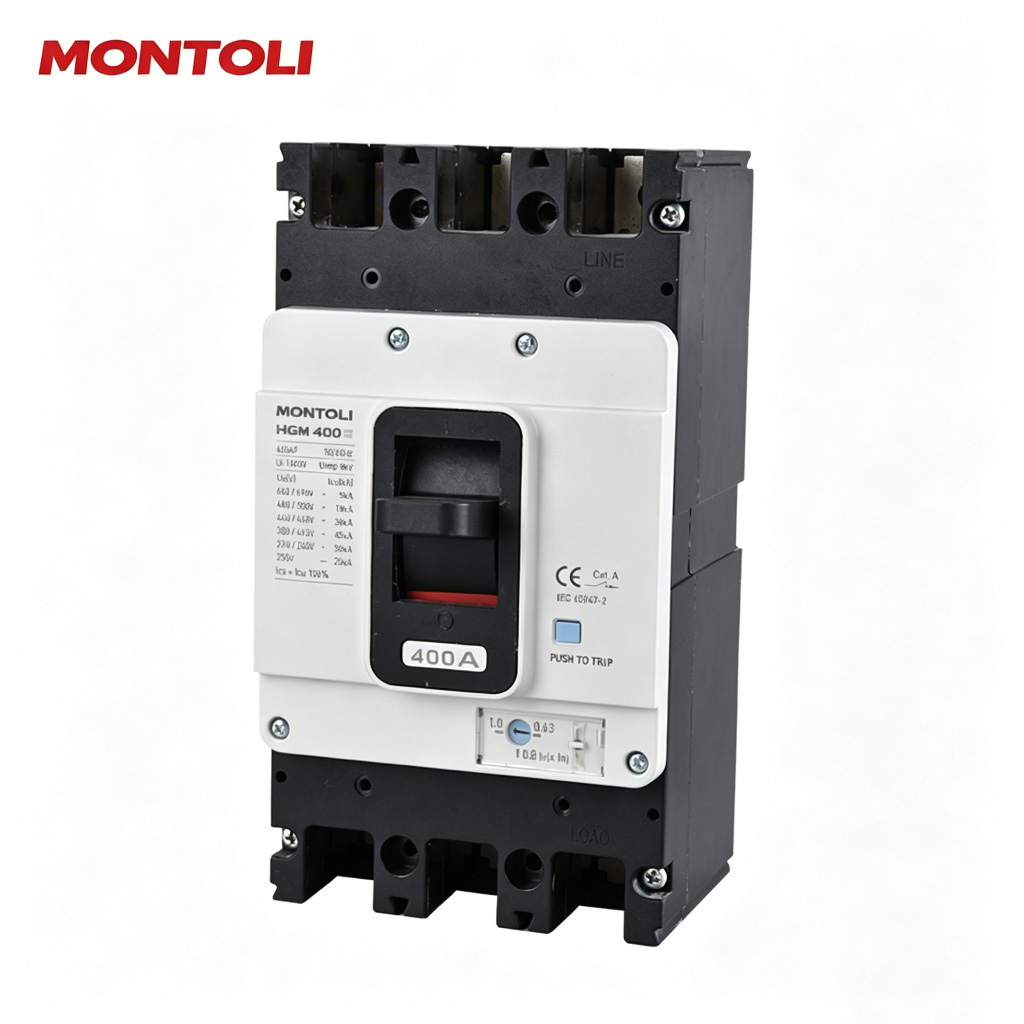

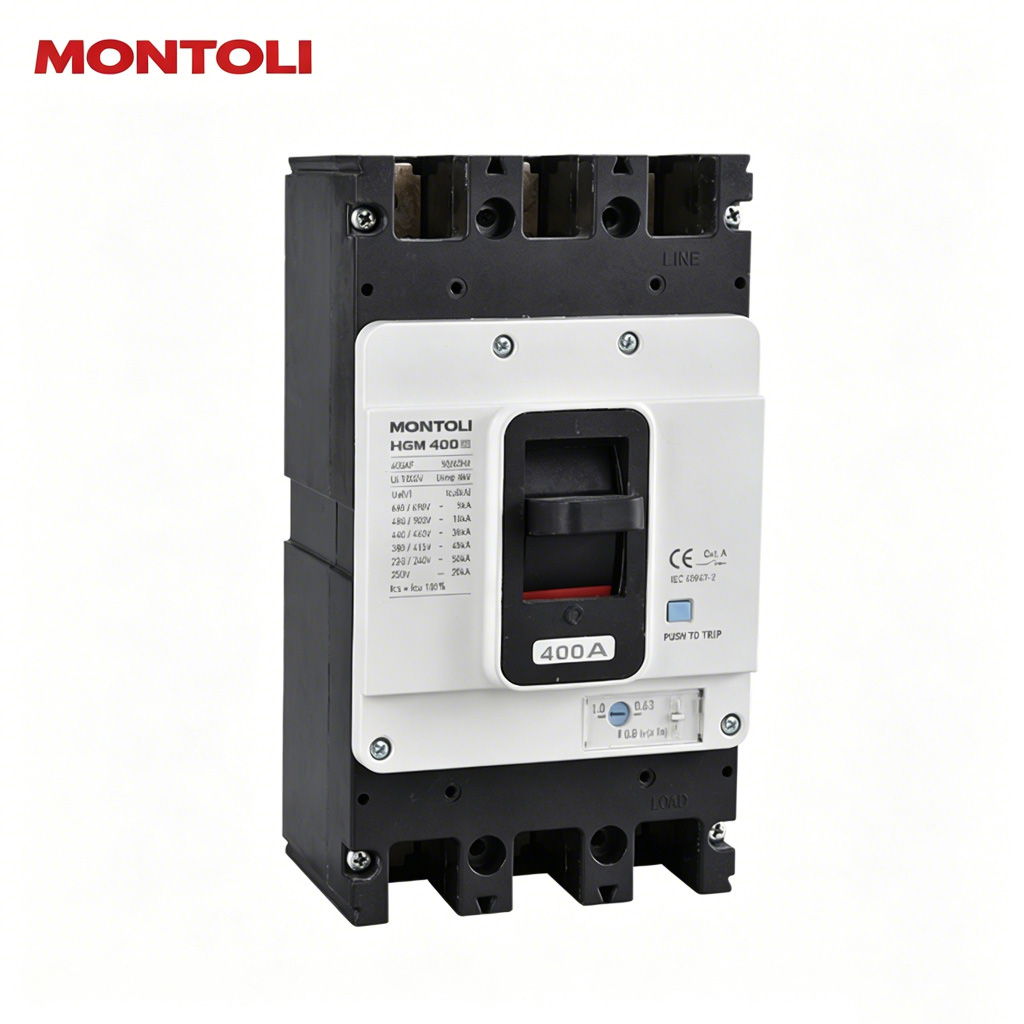

| 정격 절연 전압, Ui | 1000V | 절연 가능 여부 | Yes |
| 정격 사용 전압, Ue | 690V | 사용 범주 | A |
| 정격 임펄스 내전압, Uimp | 8kV | 오염도 | 3 |
| 보호 기능 | 과부하·단락·순시 보호 | 참조 표준 | GB 14048.2/IEC 60947-2 |
| 모델 | MLH400 | |||
| 프레임 | (AF) | 400 | ||
| 극 | (P) | 2,3,4 | ||
| 정격 전류 (40℃ 기준) | (A) | 250,300,350,400 | ||
| 정격 단락 차단 용량[Icu](kA rms) |
주문 식별 코드 | S | L | |
| AC660/690V | 8 | 14 | ||
| AC480/500V | 35 | 65 | ||
| AC440/460V | 50 | 85 | ||
| AC380/415V | 65 | 85 | ||
| AC220/240V | 75 | 125 | ||
| DC250V(2P) | 25 | 40 | ||
| 사용 차단 용량 (Ics=%Icu) | 100 | 100 | ||
| 내구성(수명) | 기계적 특성 | 20000 | ||
| 전기적 특성 | 8000 | |||
| 트립 장치 | ||||
| 열동·전자식 | 장시간(LT) | 고정형 | (1.0)x In | |
| 조정 가능 | (0.63-0.8-1.0) x In | |||
| 순시(INST) | 10 x In | |||
| 액세서리 | ||||
| 내부 | 보조 | AUX | √ | |
| 알람 스위치 | ALT | √ | ||
| 분권 트립 | SHT | √ | ||
| 저전압 트립 | UVT | √ | ||
| 외부 | 로터리 핸들 | 전면 접점 | TFG | √ |
| 확장형 | TFH | √ | ||
| 전동 조작기 | MOT | √ | ||
| 기계적 인터록 | MIF | √ | ||
| 잠금 장치 | PLD | √ | ||
| 플러그인 | TDM(LINE/LOAD) | √ | ||
| TDM(LINE 전용) | √ | |||
| TDF(LINE 전용) | - | |||
| TDA(1열) | - | |||
| TDA(2열) | - | |||
| 압착 단자대 | CTB | √ | ||
| 절연 단자 커버 | TCF | √ | ||
| 절연 배리어 | TQQ | √ | ||
| 단자 연장부 | TBB | √ | ||
| 설치 및 치수 | ||||
| 접속 / 설치 | 전면 접속 | 단자 나사 | ||
| 후면 접속 | 수평 / 수직 | |||
| 플러그인 | 배전반형, 분전반형 | |||
| 외형 치수 (mm) | a(2/3/4P) | 140/140/184 | ||
| b | 257 | |||
| c | 110 | |||
| 무게 (kg) | 2/3/4P | 4/4.5/5.4 | ||
